مهمترین اتصالات در ابزاردقیق (بخشی از بسته INSTART)

مهندس فرزاد لطفی  ۱۳۹۷/۱۲/۱۸
اتصال جوش و فلنج از مهمترین اتصالات در صنعت و ابزار دقیق می باشد. شما در این مقاله با مهمترین اتصالات مورد استفاده در کارخانجات و سایت آشنا خواهید شد. اتصال جوش، فلنج، فشاری و رزوه ای را به صورت عملی و کاربردی در این نوشته بررسی خواهیم کرد.

- جوش Weld

متداول ترین نوع اتصال در حوزه پایپینگ، اتصال جوشی می باشد.

این نوع اتصال در حوزه ابزار دقیق کاربرد کمتری دارد.
این بدان علت است که تجهیزات ابزار دقیق بایستی هر از چند گاهی از روی خط باز شده و مورد ارزیابی و کالیبراسیون قرار گیرند.

مثلا یک گیج فشار را بایستی برای کالیبراسیون حداکثر یکسال یکبار برای کالیبراسیون به اتاق کالیبره برد.

اتصال جوشی نوع های مختلفی دارد مانند: Socket weld , Butt weld

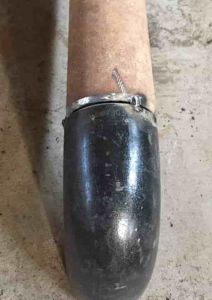

اتصالات weld

اتصالات ابزاردقیق

۲- رزوه (پیچی) Thread) Screw)

عموما رزوه ها طبق استاندارد (NPT (National pipe Thread استفاده می شوند.
که دو آیتم به صورت  male (نرگی) و female (مادگی) در همدیگر می پیچند.
در اتصال رزوه ای معمولا گام رزوه ۱۲ یا ۱۴ است. نام دیگر آن screw است.

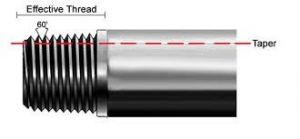

اتصال رزوه ای

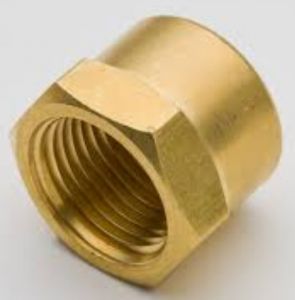

عکس اول Female بوده و عکس دوم male می باشد.



۳- فلنج Flang

فلنج قطعه ای به شکل روبرو است که برای اتصال پایپ ها به هم و ادوات ابزار دقیق به خطوط یا Equipment ها استفاده می شود.

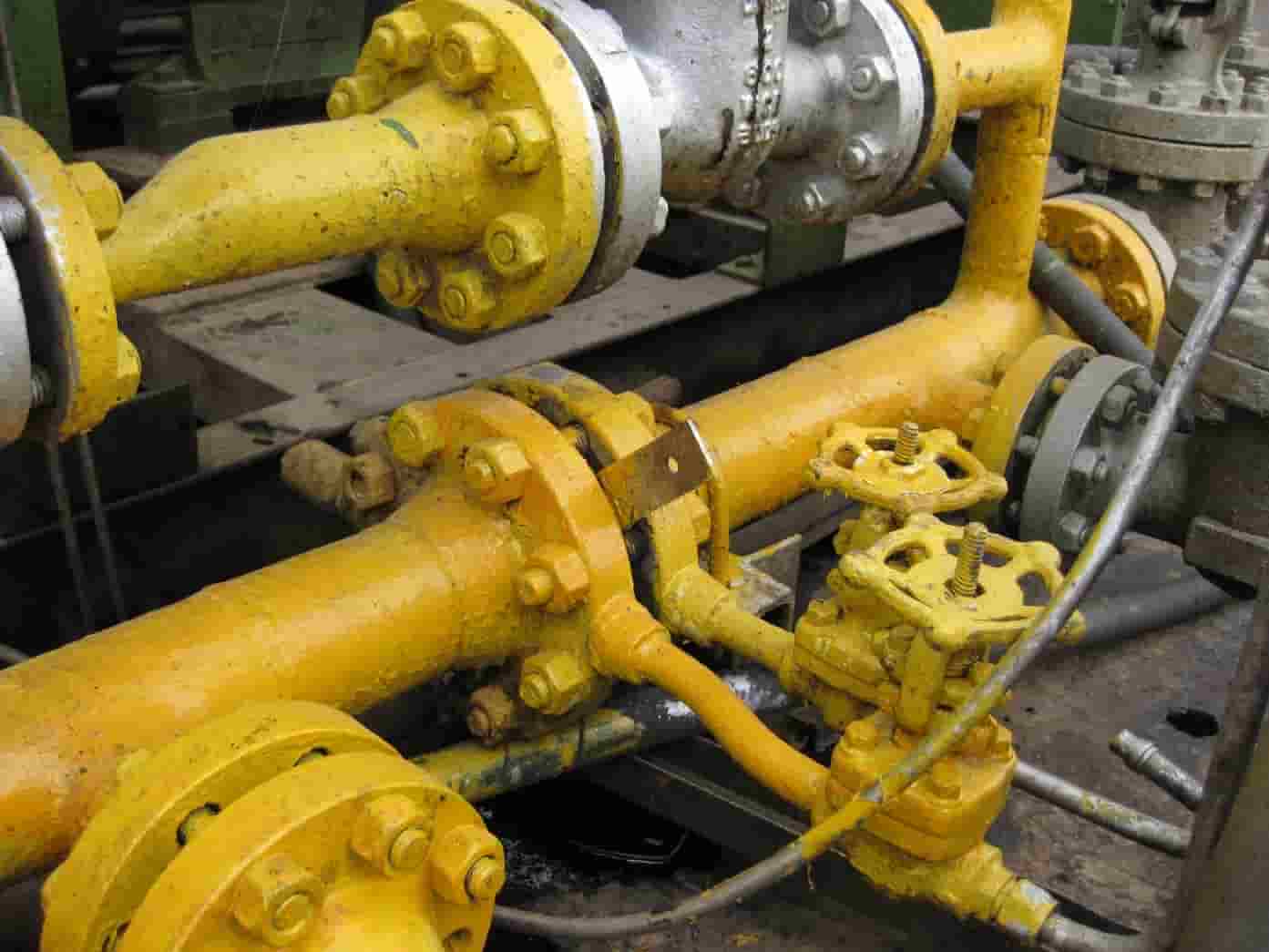

فلنج در ابزاردقیق

به کمک پیچ و مهره می توان این فلنج ها را به هم وصل کرد.

اتصال فلنج کاربرد بیشتری در صنعت ابزاردقیق داشته و کاربرد اصلی آن در پایپ ها و بستن ولو بر روی خط می باشد.

  • ریتینگ فلنج اشاره به کلاسِ فشاری دارد، یعنی این فلنج تا چقدر فشار را می تواند تحمل کند و
    مینیمم رینتینگ Rating برای تجهیزات ابزار دقیق  ۳۰۰ می باشد.
    منظور از ۳۰۰ همان ۳۰۰ پوند بر اینچ مربع PSI (#) است.
    یعنی فلنج کلاس ۳۰۰ تا حدود ۲۰ بار را تحمل می کند.

همچنین اگر فلنجی از کلاس ۶۰۰ باشد.
این یعنی فلنج تا حدود ۶۰۰ پوند بر اینچ (#) یا ۶۰۰/۱۵ = ۴۰ Bar فشار را می تواند تحمل کند.

  • تعداد سوراخ ها بر روی این فلنج‌ها همواره مضرب ۴ می باشد.
    که پیچ و مهره از داخل این سوراخ های رد شده و فلنج محکم می شود.

یک حفره نیز در وسط فلنج قرار دارد، که محل عبور سیال می باشد.

  • فلنج های RF و RTJ و FF در شکل زیر مشخص است.

فلنج های FF

اتصال جوش و فلنج

در مدرک PMS، ریتینگ خط را با واحد پوند بر اینچ یا psi یا همان # ذکر می کنند.

۴- فشاری ( Compression )

از اتصالات فشاری در تیوب ها استفاده می شود.
به خصوص از این اتصالات در تیوب های هوا استفاده می شود.

۱۰ مورد از استانداردهای ابزار دقیق که باید بشناسیم بنر

به این صورت که این نوع اتصال از یک مهره و یک ماسوره تشکیل شده که
در محل مورد نظر، پیچ را در داخل ماسوره محکم کرده و تیوب محکم می شود.
به علت ضخامتِ کمِ تیوب (هوا)، نمی توان بر روی آن گام رزوه را حرکت داد.
در صورت انجام این کار به اصطلاح می گویند، در این حالت تیوب می برد.

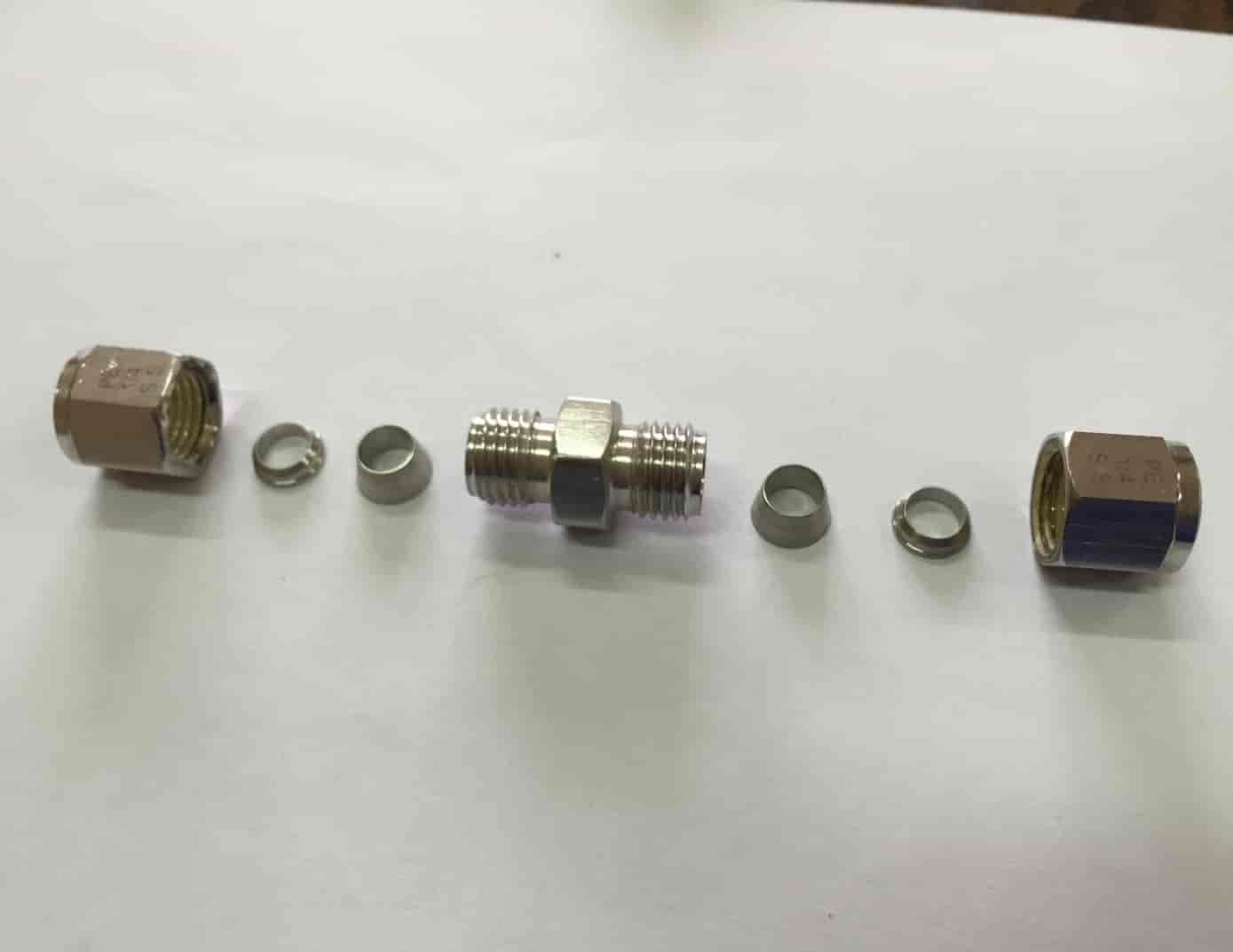

مهره و ماسوره ای

اتصال فشاری در صنعت
